TIBBIY BIOFIZIKA VA KLINIK DIAGNOSTIKA

Echo Kardiogramma

Ultratovushli ehokardiograf apparatining tuzilishi, ish prinsipi, fizik-biofizik poydevori hamda klinik kasalliklarni aniqlash imkoniyatlari.

2–10 MHz

Datchik Chastotasi

1540 m/s

To'qimada Tezlik

4D Color

Doppler Rejim

01 // MA'RUZA REJASI

Asosiy Yo'nalishlar

Ushbu taqdimotda o'rganiladigan apparatura, fizik asoslar hamda klinik tashxis mavzulari.

01

Apparat Tuzilishi va Fizikasi

Ehokardiograf apparatining tuzilishi, datchik turlari, ultratovush to'lqin kattaliklari ($f, \lambda, v$) va akustik impedans ($Z=\rho c$).

Parametrlar: 2–10 MHz

02

Klinika, Narx va Tayyorgarlik

Shifoxonada ishlatilishi, apparat narxlari ($15k–$150k), foyda va xavfsizligi hamda bemorni skanerga tayyorlash jarayoni.

Apparatlar: $15K–$150K

03

Kasalliklar va Gemodinamika

Ehokardiografiyada aniqlanadigan kasalliklar, chap qorincha hajmlari (EDV, ESV, SV, EF%) hamda Doppler Bernulli tenglamasi ($\Delta P \approx 4v^2$).

Norma EF: EF ≥ 55%

02 // APPARAT TUZILISHI

Ehokardiograf Apparati va Bloklari

Zamonaviy ultratovush skanerining asosiy texnik elementlari va ish faoliyati.

1. Datchik (Probe)

Piezoelektrik kristallardan tashkil topgan probe. Elektr signalini ultratovush to'lqiniga aylantiradi.

2. Beamformer

Kristallarga beriladigan elektr impulslari vaqtini boshqarib, ultratovush nurini fokuslaydi.

3. DSP Protsessor

Aks-sado signalini kuchaytiradi (Gain), B-mode yorqinlik amplitudasiga aylantiradi.

4. Displey Monitor

2D, 3D va Doppler rangli qon oqimi tasvirlarini real-vaqtda namoyish etadi.

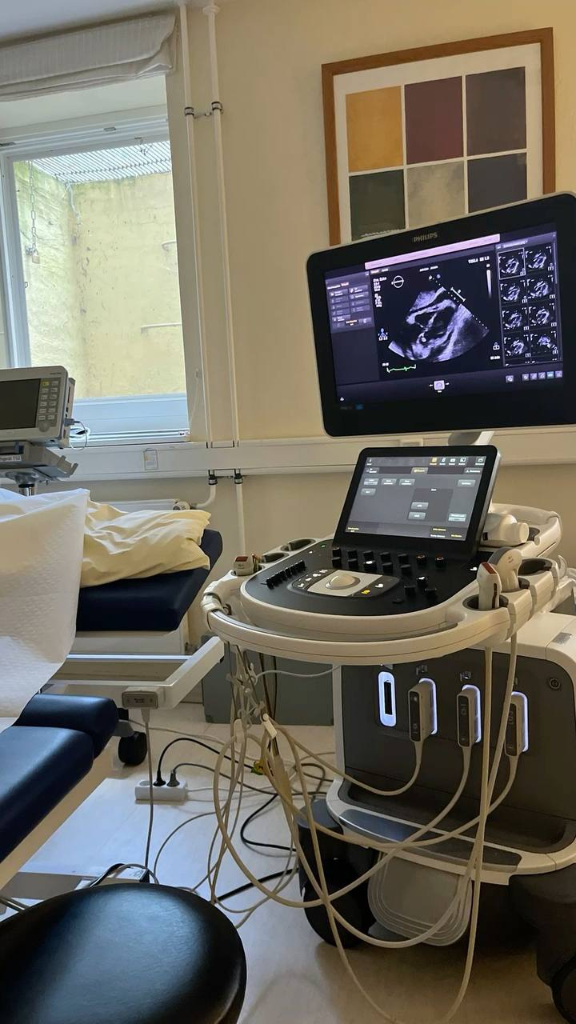

Shifoxonadagi Philips Ehokardiograf Apparati A-1 Model

03 // FIZIK ASOSLAR

Ultratovushning Fizik Kattaliklari

Tibbiy ultratovush to'lqinlarini belgilovchi 4 ta asosiy formula va miqdorlar.

Chastota ($f$) va Davr ($T$)

f = 1 / T

Chastota ($f$): Bir sekunddagi tebranishlar soni. Ehokardiografiyada 2.0 – 10.0 MHz diapazon ishlatiladi.
Davr ($T$): Bitta tebranish vaqti ($T = 1/f$).

To'lqin Uzunligi ($\lambda$)

λ = v / f

Bir xil fazada tebranayotgan qo'shni nuqtalar orasidagi masofa. Chastota oshsa, $\lambda$ kichrayadi va tasvir aniqligi (resolutsiya) ortadi.

Tarqalish Tezligi ($v$ yoki $c$)

c ≈ 1540 m/s

Inson yumshoq to'qimalarida va yurak mushagida (miokardda) ultratovushning o'rtacha tarqalish tezligi 1540 m/s ga teng deb qabul qilingan.

Akustik Bog'lanish Formula

v = λ · f

To'lqin tezligi, uzunligi va chastotasi o'rtasidagi asosiy bog'lanish tenglamasi. To'qimada $c$ o'zgarmas bo'lgani uchun $f$ va $\lambda$ teskari proporsionaldir.

Kattalik	Formulasi	O'lchov Birligi	Klinik Ahamiyati
Chastota ($f$)	$f = 1/T$	MHz (2.0 – 10.0)	Chastota ortsa, resolutsiya ortadi, chuqurlik kamayadi.
To'lqin Uzunligi ($\lambda$)	$\lambda = c/f$	mm (0.15 – 0.77)	Mayda strukturani ajratish (axial resolution) $\lambda$ ga bog'liq.
Tarqalish Tezligi ($c$)	$c = 1540\text{ m/s}$	m/s	Yumshoq to'qimalar va miokardda o'zgarmas konstant.
Akustik Impedans ($Z$)	$Z = \rho \cdot c$	Rayl ($10^6\text{ kg/m}^2\text{s}$)	To'qimalar chegarasida aks-sado berish ulushini belgilaydi.

04 // INTERAKTIV SIMULYATOR

To‘lqin Tezligi va Uzunligi Bog‘lanishi

Yumshoq to‘qimada tovush tezligi c = 1540 m/s deb olinganda, chastota oshishi bilan to‘lqin uzunligi kamayadi ($\lambda = c/f$).

Biofizik Qonuniyat

Chastota ($f$) qancha yuqori bo'lsa, to'lqin uzunligi ($\lambda$) shuncha kichik bo'ladi. Kichik to'lqin uzunligi fazoviy ajratish qobiliyatini (resolutsiya) oshiradi, lekin to'qimaga kirish chuqurligini kamaytiradi!

Chastota (f): 5.0 MHz

Hisoblangan To'lqin Uzunligi ($\lambda$): 0.308 mm

🎯 Datchik Chastotasini Tanlash Qoidasi

Kattalar Echo (2.0–3.5 MHz) Pediatriya (5.0 MHz) Chaqaloqlar (7.5 MHz) TEE Zond (7.0–10.0 MHz)

Real-Vaqtdagi To'lqin Tebranish Canvas λ = 1540 / f

05 // AKUSTIKA

Akustik Impedans va Gel Vazifasi

Akustik impedans muhit zichligi va tovush tezligining ko‘paytmasidir: Z = ρ · c.

Impedans Farqi Kichik vs Katta

✓ To'qima-To'qima: |Z₂−Z₁| kichik $\rightarrow$ 95% energiya ichkariga o'tadi.
! Havo-To'qima: |Z₂−Z₁| juda katta $\rightarrow$ 99.9% qaytib ketadi!
✓ Akustik Gel: Teridagi havo qatlamini yo'qotadi.

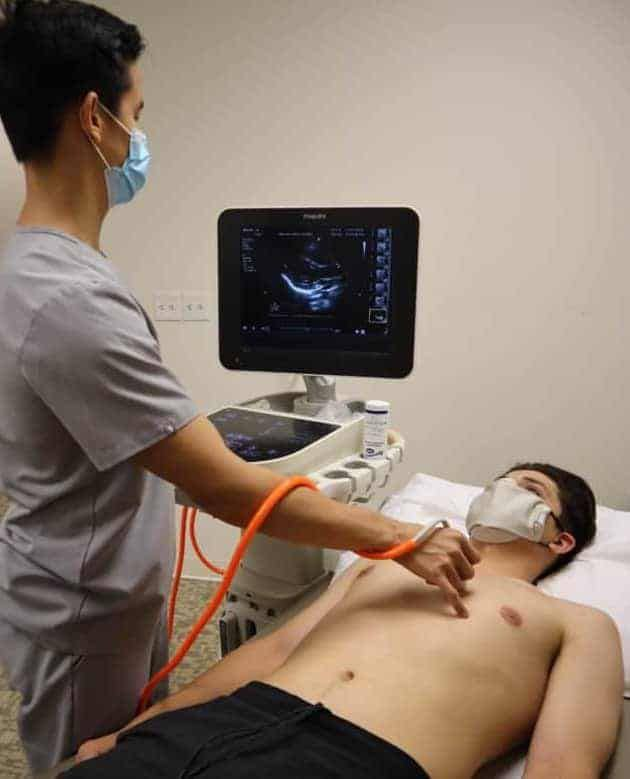

Shifokor Bemor Ko'kragiga Gel Surib Datchik Bilan Skanerlamoqda TTE Diagnostika

06 // SO'NISH OMILLARI

Ultratovush Tarqalishida So‘nish Omillari

Ultratovush to‘qimalarga kirib chuqurlashgan sari energiyasini yutilish, sochilish va qaytish tufayli yo‘qotadi.

01

To‘qimaga kirish

Datchik yuborgan ultratovush to‘qimalar bo‘ylab tarqaladi. Chuqurlik ortgani sari uning energiyasi kamayib boradi.

02

Energiyaning yutilishi

To‘qima ultratovush energiyasining bir qismini yutib, uni issiqlikka aylantiradi. Natijada tarqalayotgan to‘lqin kuchsizlanadi.

03

Sochilish (Scattering)

To‘lqin to‘qimalardagi mayda tuzilmalar bilan ta’sirlashganda turli yo‘nalishlarga sochiladi. Datchik tomon qaytish ulushi kamayadi.

04

Chegaralardan qaytish

Turli akustik xususiyatli to‘qimalar chegarasida energiyaning bir qismi aks etadi, aks-sado signali susayadi.

07 // DATCHIK BIOFIZIKASI

Piezoelektrik O‘zgartgich Ish Prinsipi

Elektr impulsini ultratovush tebranishiga va qaytgan bosim to'lqinlarini elektr signaliga aylantirish bosqichlari.

01

Elektr Impulsi Uzatish Apparatdan kelgan elektr impulsi piezoelektrik kristallga beriladi.

02

Mexanik Tebranish Kristall elektr ta'sirida deformatsiyalanib ultratovush hosil qiladi.

03

To'lqin Tarqalishi Ultratovush tanaga uzatiladi va to'qima chegaralaridan aks-sado beradi.

04

Aks-sadoni Qabul Qilish Qaytgan bosim to'lqinlari o'zgartkich kristalliga yetib keladi.

05

Elektr Signaliga Aylantirish Bosim kristallni tebrantirib elektr signali va 2D tasvir hosil qiladi.

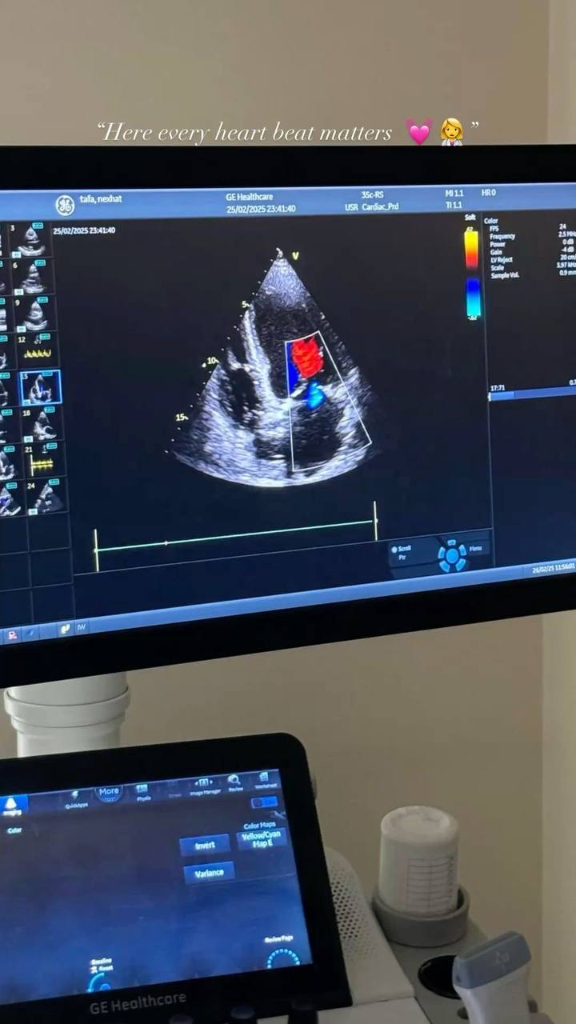

GE Healthcare Monitorida Rangli Doppler Skaner "Here Every Heart Beat Matters"

⚡ Piezo-effekt yo'nalishlari

To'g'ri piezo-effekt: Bosim $\rightarrow$ Elektr. Teskari piezo-effekt: Elektr $\rightarrow$ Ultratovush tebranish.

08 // CHUQURLIK HISOBLASH

Aks-sado Impulslarining Vaqt Qaydi

Aks-sado cho'qqilarining kechikish vaqti ($t$) chuqurlikni ($d$) belgilaydi: d = c · t / 2.

Formula va Chuqurlik Hisobi

To'qimada tovush tezligi $c \approx 1540\text{ m/s}$ ($1.54\text{ mm/}\mu\text{s}$). Signal borib va qaytgani uchun vaqt 2 ga bo'linadi.

Kechikish vaqti $t = 20\,\mu\text{s}$: d = 15.4 mm

Kechikish vaqti $t = 40\,\mu\text{s}$: d = 30.8 mm

Kechikish vaqti $t = 60\,\mu\text{s}$: d = 46.2 mm

⏱️ PRF (Pulse Repetition Frequency) va Chuqurlik

Impuls qaytishini kutish vaqti: $PRF_{max} = c / (2 \cdot d_{max})$. Chuqurroq skanerlanganda kadrlar tezligi (Frame Rate) kamayadi.

Kechikish Slayderi d = 1.54 × t / 2

Kechikish (t): 40 µs

Anatomik Chuqurlik (d):

30.8 mm

09 // KLINIKA VA IQTISODIYOT

Shifoxonada Qo'llanilishi va Narxlari

Ehokardiografiyaning tibbiyot muassasalaridagi o'rni, apparat narx toifalari va maqsadi.

💰 Apparat Narx Toifalari

✓ Portativ (Kichik): $15,000 – $35,000
✓ Klinik Statsionar: $40,000 – $80,000
✓ Premium Expert: $90,000 – $150,000+

👨‍⚕️ Kimlarga Ko'proq Kerak?

✓ Hansirash, ko'krakda og'riq va gipertoniya bemorlariga.
✓ Infarkt o'tkazgan hamda tug'ma yurak nuqsonli bolalarga.

🏥 Shifoxona Bo'limlari Bo'yicha

Kardiologiya ICU Reanimatsiya Jarrohlik (TEE) POCUS Tez Yordam

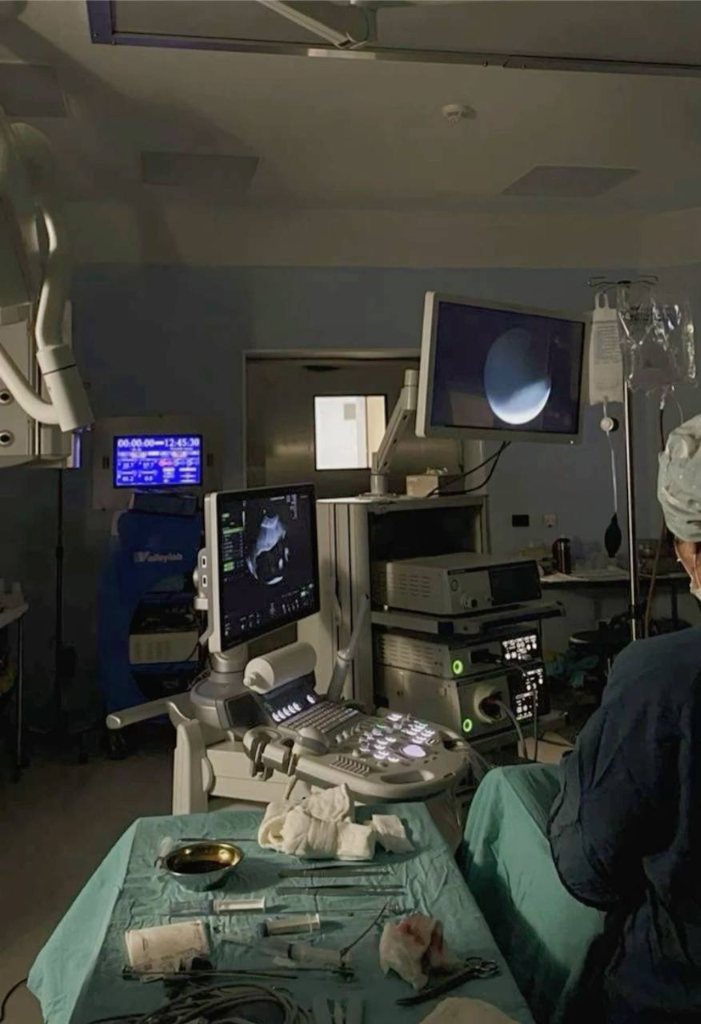

Shifoxona Jarrohlik va Diagnostika Xonasi Echocardiography Suite

10 // XAVFSIZLIK VA BIOFIZIKA

Foydalari va Zararlari (Xavfsizlik)

Ultratovushning rentgen va KT dan tubdan farq qiluvchi biofizik xavfsizligi.

Asosiy Foydalari (Afzalliklari)

✓ Ionlashtiruvchi Nurlanish Yo'q: Radiatsiya tarqatmaydi.
✓ Homilador ayollar va bolalar uchun xavfsiz.
✓ Noinvaziv va Og'riqsiz real-vaqt diagnostikasi.

Radiatsiya Dozasi: 0.0 mSv (Nol)

⚖️ KT / Rentgen Bilan Taqqoslash

KT va Rentgen ionlashtiruvchi radiatsiya tarqatadi (5–10 mSv). Echo ultrasonografiya esa mexanik to'lqin bo'lib 0.0 mSv radiatsiya beradi.

Zarari va Cheklovlari (Limits)

! Termik Indeks (TI): Uzoq nurlantirishda to'qima harorati 0.5–1°C oshishi mumkin.
! Kavitatsiya Indeksi (MI): Suyuqlikda mikro-pufakchalar tebranishi (MI < 1.9 saqlanadi).

Klinik Xavf: Minimal (ALARA)

11 // AMALIYOT VA EKG

Tayyorgarlik va EKG Sinxronizatsiyasi

Skanerlashdan oldingi ko'rsatmalar va EKG 12-lead sinxronlash jarayoni.

📋 Tekshiruv Tayyorgarligi

✓ Transtorakal (TTE): Bemor sol tomoniga yotqiziladi. Maxsus parhez shart emas.
✓ EKG Sinxronlash: Skanerlash vaqtida EKG lentalari bir vaqtda qayd etilib, diastola va sistola sikli moslashtiriladi.

🍽️ TTE vs TEE Tayyorgarligi

✓ TTE (Transtorakal): Tayyorgarlik talab etilmaydi.
! TEE (Qizilo'ngach): 6 soat och qolish (NPO) shart.

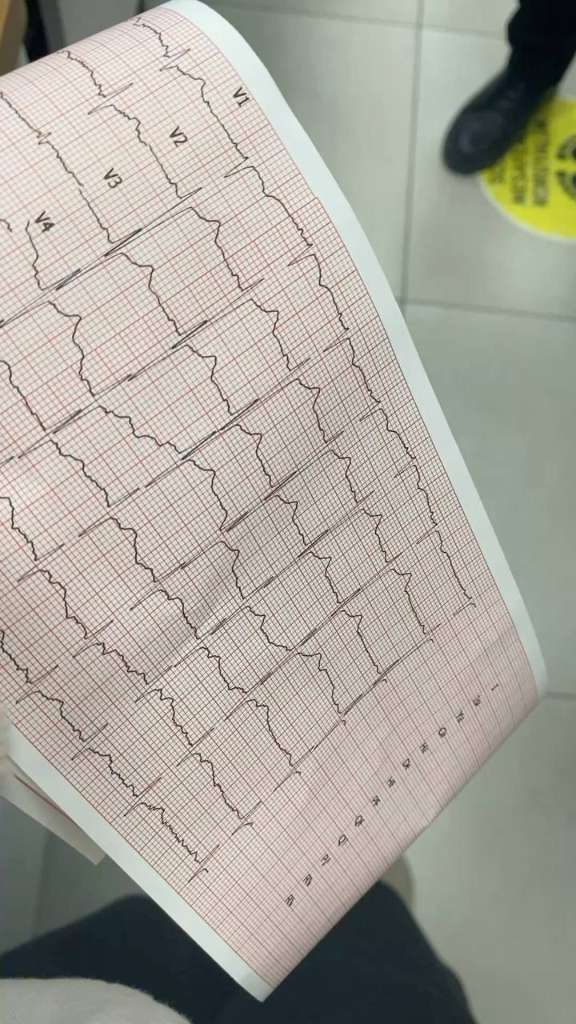

Bemorning Real EKG 12-Lead Ritm Lentasi (V1-V4) EKG Monitor

⚡ EKG R-Wave Triggering

Skaner EKG R-tishini tutib sistola va diastola kadrlari bilan 100% sinxronlashadi.

12 // KLINIK PATOLOGIYALAR

Aniqlanadigan Asosiy Kasalliklar

Ehokardiografiya apparati yordamida aniqlanadigan kardiologik patologiyalar.

1. Yurak Yetishmovchiligi

Chap qorincha qisqaruvchanligi pasayganda (EF < 40%) aniqlanadi.

2. Klapan Nuqsonlari

Mitral va aortal klapanlar stenozi hamda regurgitatsiyasi.

3. Perikardit Suyuqlik

Yurak xaltasida ortiqcha suyuqlik (tamponada) yig'ilishi.

4. Infarkt va Ishemiya

Miokardning gipokinez zonalarini va chandiqlarni belgilaydi.

5. Tug'ma Nuqsonlar

Bo'lmachalar va qorinchalararo to'siq nuqsonlari (ASD/VSD).

6. Kardiomiopatiya

Miokard gipertrofiyasi va qorincha kengayishi (dilatatsiya).

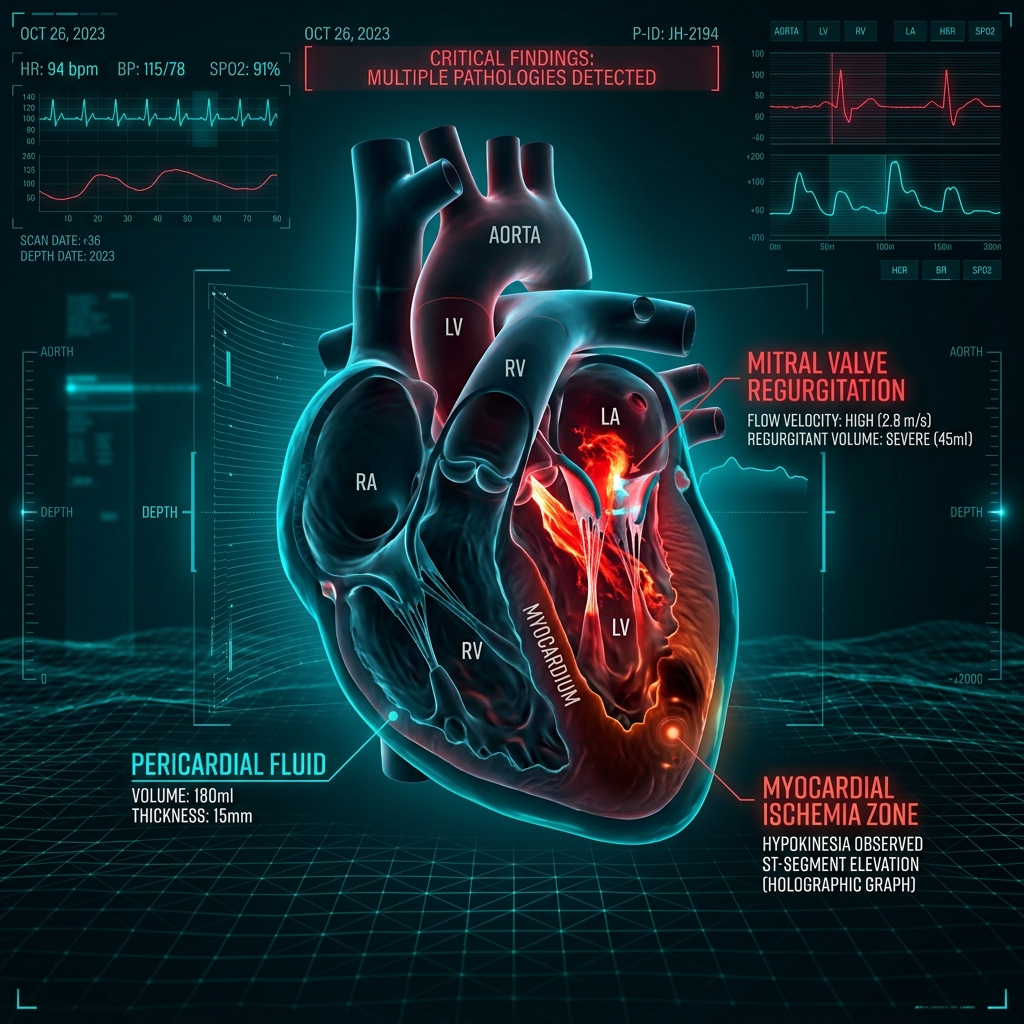

Regurgitatsiya va Ishemiya Diagnostika Modeli Echo Patologiyalar

🎯 Diagnostik Sezgirlik

Perikardial suyuqlik va regurgitatsiyani aniqlashda diagnostik aniqlik: 98% – 100%.

13 // HEMODINAMIKA

Yurak Hajmlari va Chiqarish Fraksiyasi (EF%)

EF chap qorincha sistolada chiqaradigan qon ulushini foizda ko'rsatuvchi eng muhim ko'rsatkichdir.

EF Formulalari

EF = (EDV − ESV) / EDV × 100%

SV = EDV − ESV

✓ Norma: EF ≥ 55% (Sog'lom miokard faoliyati)
✓ O'rtacha Pasaygan: EF 40% – 54%
✓ Yurak Yetishmovchiligi: EF < 40%

📊 EF% Klinik Tasnifi

Norma: ≥ 55% Yengil Pasaygan: 41–54% O'rtacha: 30–40% Og'ir Pasaygan: < 30%

Qorincha Pumping Kalkulyatori

EDV (ml): 120 ml

ESV (ml): 45 ml

Zarba Hajmi (SV): 75 ml

Chiqarish Fraksiyasi (EF):

62.5%

NORMA (Sog'lom)

14 // DOPPLER BIOFIZIKASI

Qon Oqimi Tezligi va Klapanlar Biofizikasi

Doppler usulida tezlikni aniqlash va Bernulli tenglamasi: ΔP ≈ 4 · v² (mmHg).

Klapanlar Oqim Analizi

Mitral klapandan diastolada, aortal klapandan sistolada qon oqimi kuzatiladi. Klapan stenozida oqim tezligi ($v$) ortib, bosim gradientini ($\Delta P$) oshiradi.

Bernulli Tenglamasi:

ΔP = 4 · v²

🌊 Doppler Rejimlari Turlari

✓ Color Doppler: Qon yo'nalishini ranglarda aks ettiradi (Qizil = Datchikka, Ko'k = Datchikdan).
✓ CW Doppler: Yuqori tezlikli oqimlar ($>5\text{ m/s}$) bosim gradientini o'lchaydi.

Doppler Bosim Gradienti Kalkulyatori

Oqim Tezligi (v): 2.5 m/s

Hisoblangan Bosim Gradienti (ΔP):

25.0 mmHg

15 // ADABIYOTLAR

Foydalanilgan Adabiyotlar

Ma'ruzani tayyorlashda foydalanilgan xalqaro darslik va tavsiyanomalar.

📚 Xalqaro Darsliklar

Armstrong, W. F., & Ryan, T. (2010). Feigenbaum’s Echocardiography (7-nashr). Lippincott Williams.
Otto, C. M. (2018). Textbook of Clinical Echocardiography (6-nashr). Elsevier.
Kremkau, F. W. (2015). Sonography Principles and Instruments (9-nashr). Elsevier.
Weyman, A. E. (1994). Principles and Practice of Echocardiography (2-nashr). Lea & Febiger.

🏛️ Klinik Yo'riqnomalar

Lang, R. M., et al. (2015). Recommendations for cardiac chamber quantification by echocardiography. JASE, 28(1), 1–39.
Nagueh, S. F., et al. (2016). Recommendations for the evaluation of left ventricular diastolic function. JASE, 29(4), 277–314.
Zoghbi, W. A., et al. (2017). Recommendations for noninvasive evaluation of native valvular regurgitation. JASE, 30(4), 303–371.

TIBBIY BIOFIZIKA MA'RUZASI

E'tiboringiz Uchun Rahmat!

"Ehokardiogramma yurak faoliyatini biofizik va klinik nuqtai nazardan anglashga hamda o'z vaqtida aniq tashxis qo'yishga xizmat qiladi."

Aniq Diagnostika

Real-vaqtda miokard va klapanlar harakatini millisekundlarda tasvirlaydi.

100% Radiatsiyasiz

Ionlashtiruvchi nurlarsiz homilador va bolalar uchun zararsiz.

Doppler Gemodinamika

Bernulli va Doppler effekti orqali bosim va tezlikni o'lchash.
